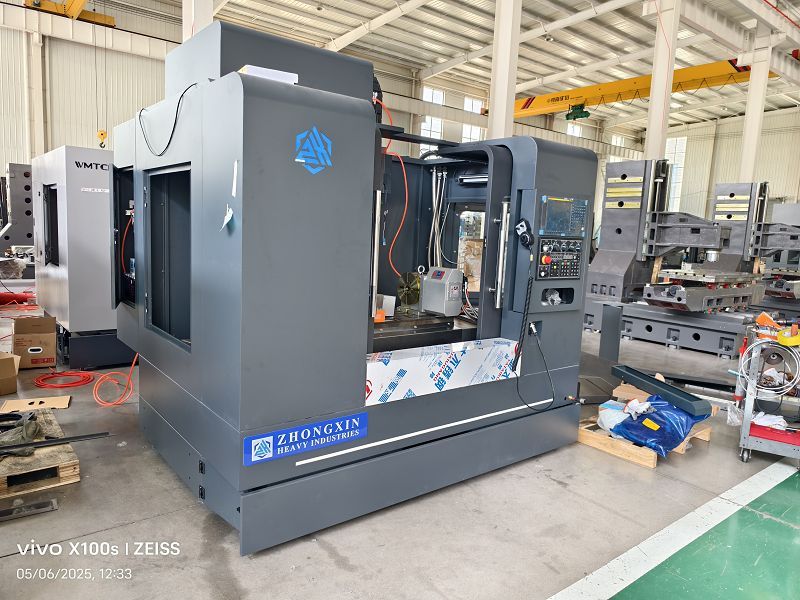

Yangi vertikal torna



1, tashqi ko'rinishini tekshirish, zamin vintlarini o'rnatish va pad dazmolini sozlash uchun yangi vertikal torna ishlov berish markazi ochiq quti.



2, vertikal ishlov berish markazi stolini (X o'qi) bo'shating. To'shak egar (Y-o'qi) tormoz vint yoki to'xtash oyoq po'lat; asboblar jurnalini to'xtatish blokini olib tashlang.



3, vertikal ishlov berish markazini elektrlashtiring va ventilyatsiya qiling.



4, frezalash boshi (Z-o'qi) qattiq qurilmani olib tashlash, quyidagi usullar: mashina quvvati. Z o'qini musbat yo'nalishda (soat yo'nalishi bo'yicha) qo'l bilan aylantiring, frezalash boshining qavsni ishga tushiring va keyin Z o'qini juda sekin harakatlantiring. Salbiy yo'nalishga boring; frezalash boshini qarshi og'irlik bilan bog'laydigan zanjir faqat kuchni yemaguncha boring. Ustunning orqa qismidagi qarshi og'irlikni ushlab turadigan qo'llab-quvvatlash panelini olib tashlang. Eslatma: Ba'zi yuqori tezlikli vertikal ishlov berish markazlarida mashinani tashish va mahkamlashda ustunning (vintlar) yon tomonidagi qarshi og'irlikni o'rnatish imkoniyati mavjud.

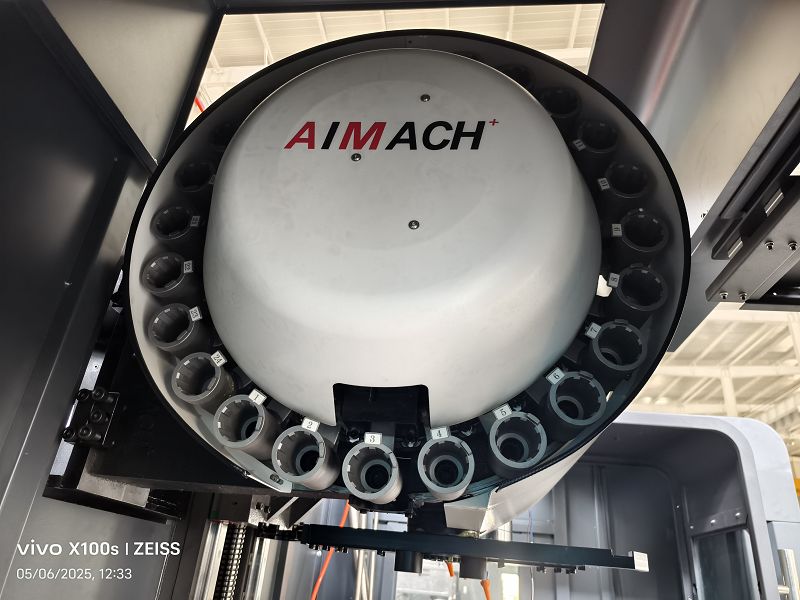

5, Asboblar jurnalini ishlatishdan oldin tayyorlash: (paqir turi) Siqilgan havoni o'chiring. Z o'qini nol nuqtasi ustidagi holatga o'tkazing. Asboblar jurnalining yaroqliligini tekshirish uchun asboblar jurnalini qo'l bilan chapga va o'ngga siljiting (harakat moslashuvchanmi; himoya eshigi yopilishi mumkinmi.) Siqilgan havoni yoqing. Asboblar jurnalini M kodi bilan harakatlantiring va joyidagi kalit ishlayotganligini tekshiring. Pichoqni o'zgartirish uchun TxxM06 ko'rsatmasidan foydalaning, agar operatsiya panelidagi pichoq pozitsiyasi ko'rsatkichi pichoqning haqiqiy holatiga mos kelmasa, uni almashtirish uchun ishlov berish va pichoq holatini ko'rsatishni o'zgartirish kerak.



6, Darajani (nivelirlash) quyidagicha sozlang: X o'qi Y o'qi markaziy holatga o'tadi. Mashina asbobini gorizontal holatga sozlang. Aniqlikni o'lchash: milning aylanish o'qining ishchi stol yuzasiga vertikalligi (chizilgan doira). Agar chizilgan doiraning aniqligi to'g'ri bo'lmasa, aniqlik ishlab chiqarish qiymatiga qaytishi uchun tuproq vintiga sozlanishi kerak.



7, yangi vertikal torna ishlov berish markazining qalqoni yog 'oqishini davolash: 704 plomba + shisha elim. Yog 'muhrlarini qilish uchun yotoq bilan aloqa atrofida suv plitasi. y-o'qi siqilish qopqog'ini himoya keyin demontaj kerak, neft muhrlar qilish uchun ustun ildizi. Yog 'muhrini yotoqning old yoki yon tomonidagi yog 'yo'riqnomasi trubkasida qilish kerak.



8, konditsioner, moylash nasosi, moy-suv ajratgich, bosimli pichoq tsilindrining yaxlitligini tekshiring va mijozga va undan foydalanishga moslang. Eslatma: yog '-suv ajratgich, bosimli pichoq tsilindrini muntazam ravishda moylash kerak.



9, oddiy tsikl dasturini tuzing, yarim soat davomida bo'sh turib, yangi vertikal ishlov berish markazi orqali umumiy transport to'liq moylash va sindirish uchun.





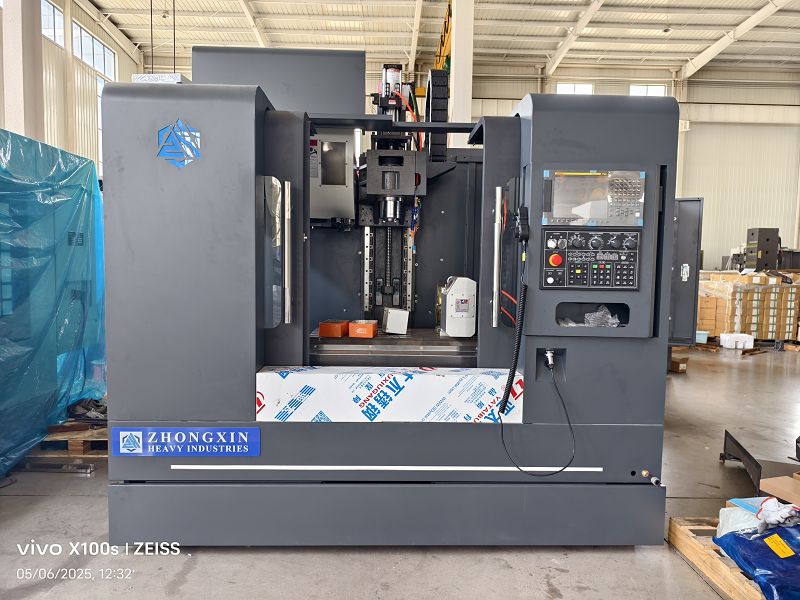

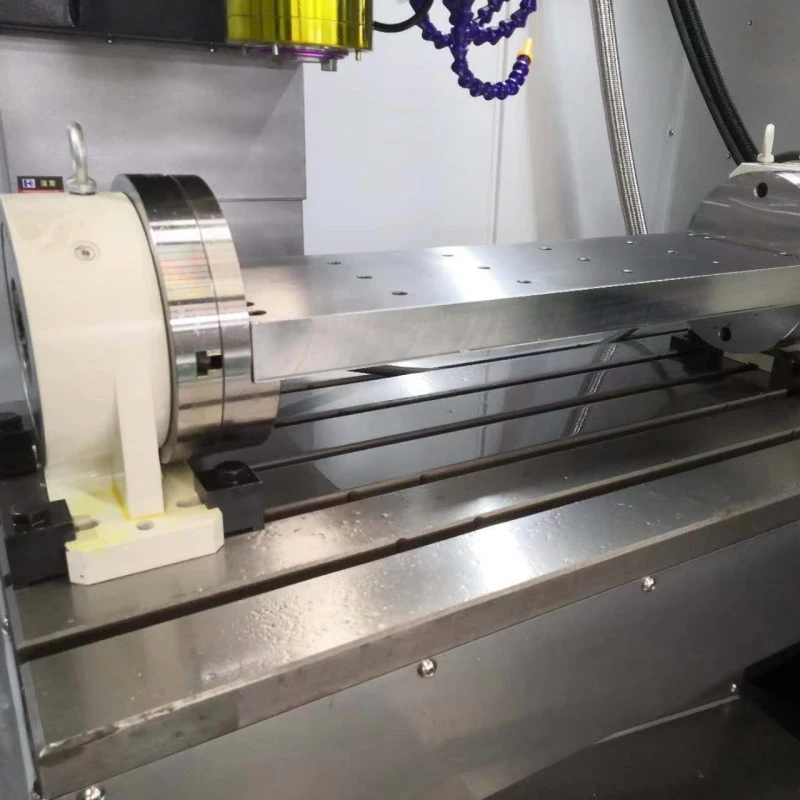

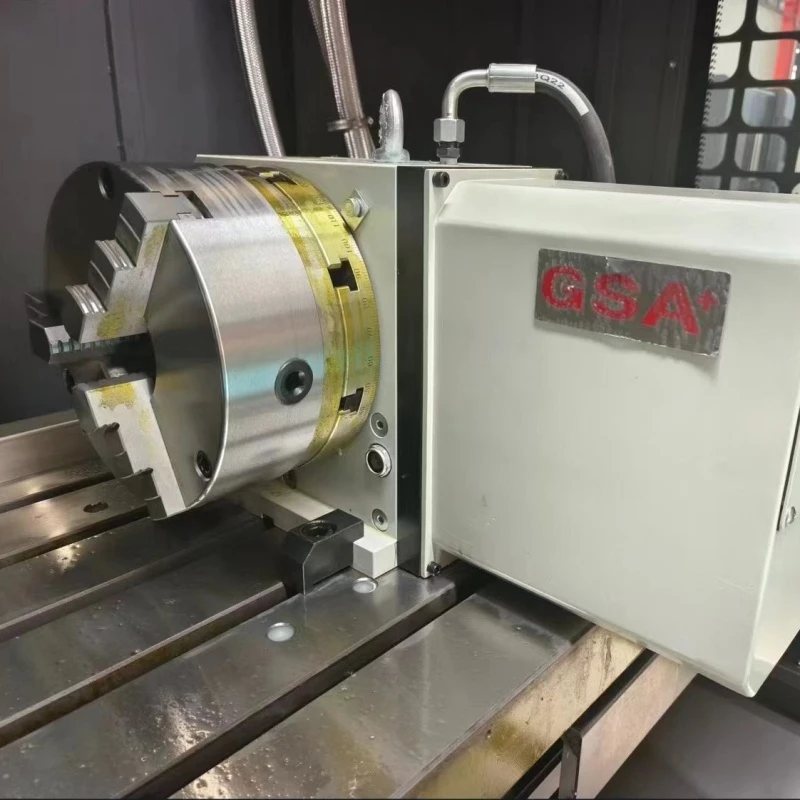

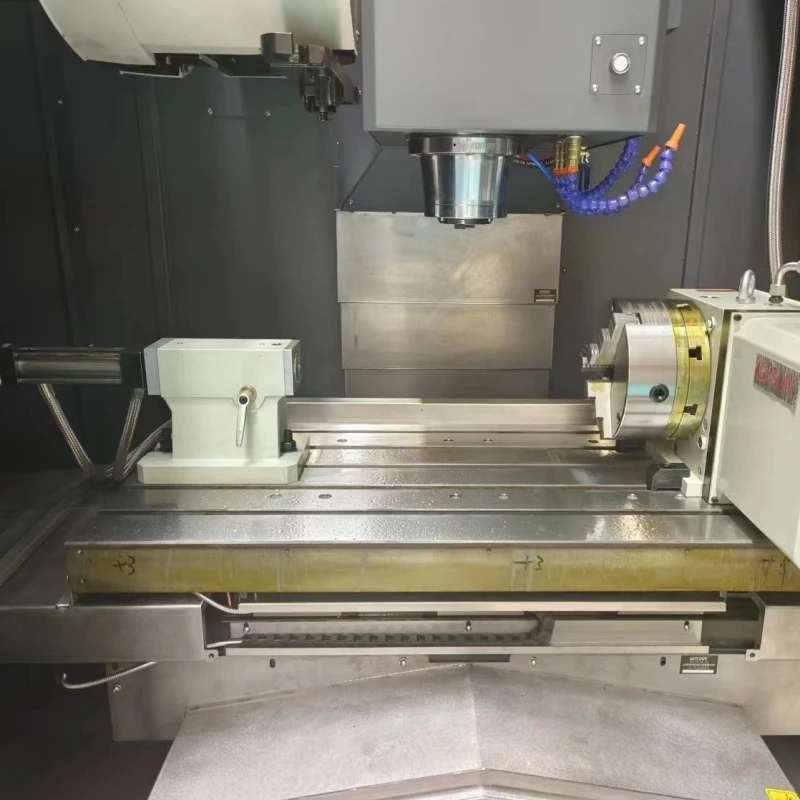

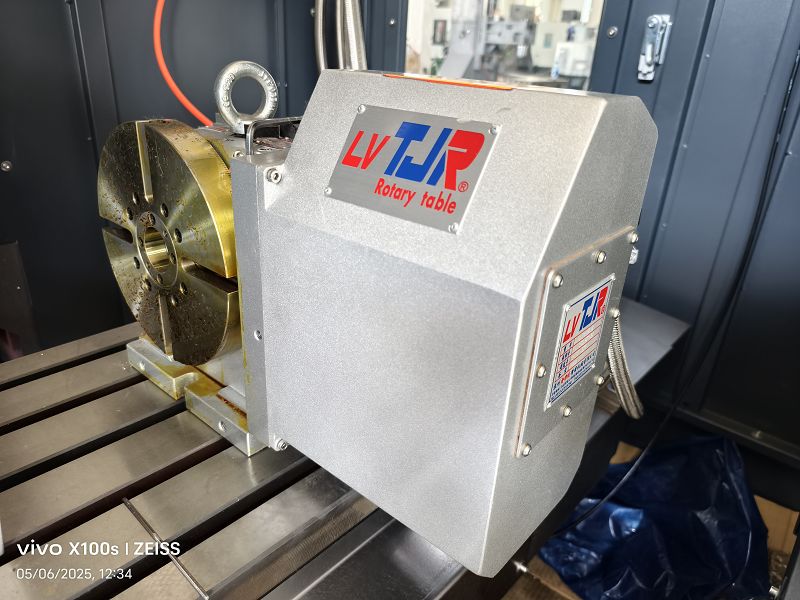

Ushbu VMC mexanik ishlov berish va qoliplarni tayyorlash uchun javob beradi. Va u qo'pol ishlov berishdan tortib, ishlov berishni tugatishgacha bo'lgan ishlov berish talablariga moslasha oladi. Bundan tashqari, frezalash, burg'ulash, teginish, zerikarli va hokazo kabi ko'plab ish jarayonlarini tugatishi mumkin.





● Yuqori sifatli qatronli qum

● Tayvan mili

● Tayvan vidasi va qulflash gayka

● Tayvan bosimli tsilindr

● Avtomatik moylash tizimi

● Chip konveyeri ixtiyoriy

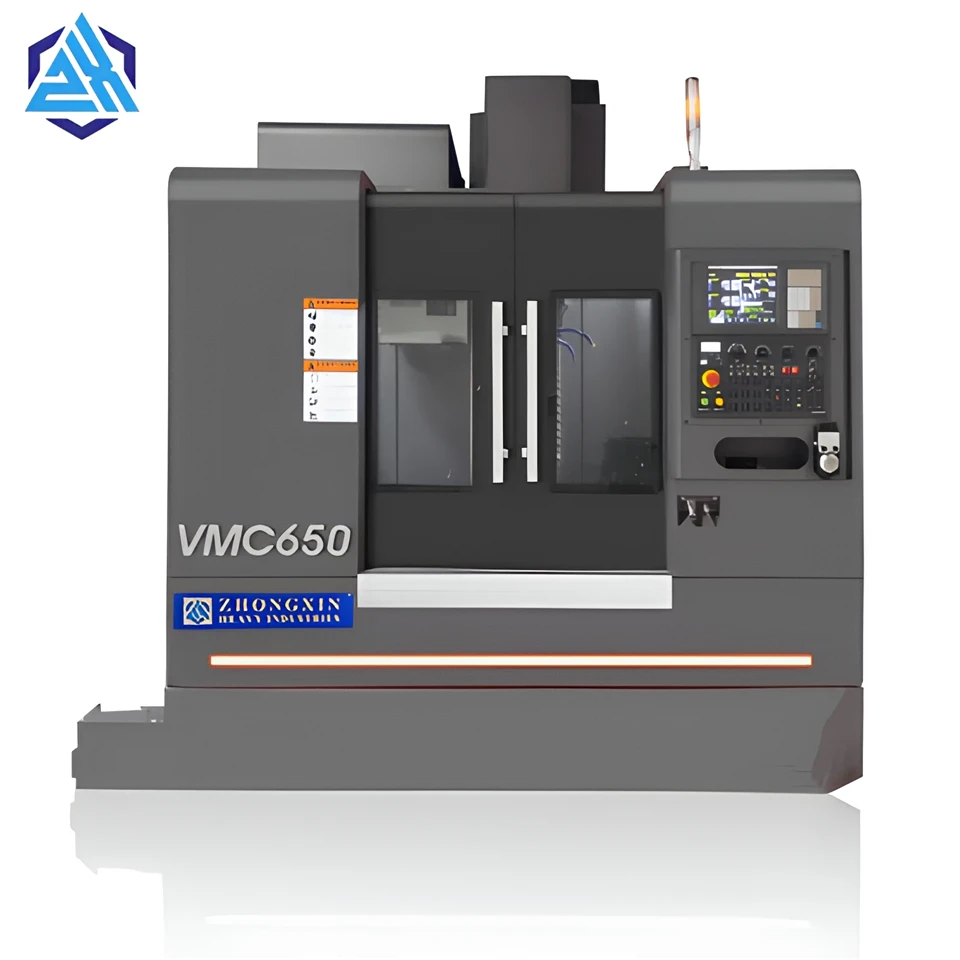

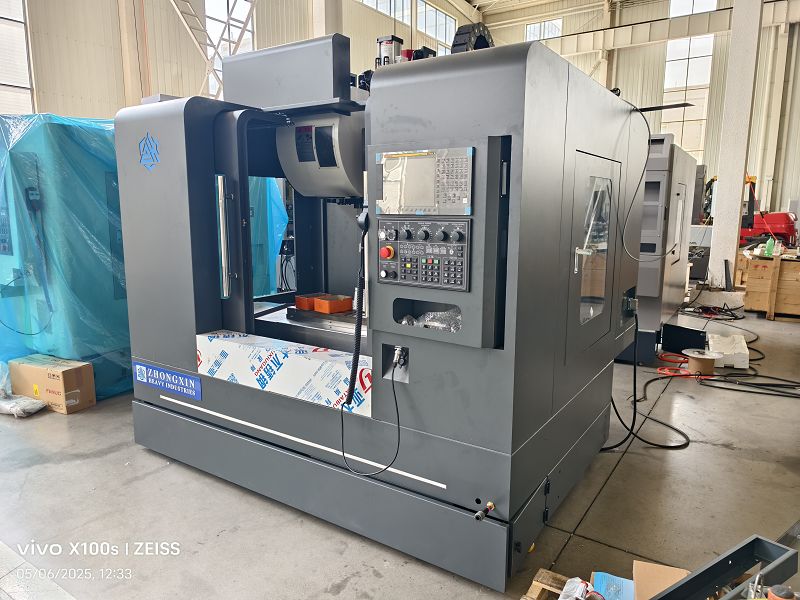

MODEL	VMC650
Jadval hajmi (mm)	900x400
Jadval Maks. yuk (kg)	350
X/Y/Z o'qining harakatlanishi (mm)	650x400x500
Dis. mil va ustun qo'llanma yuzasi o'rtasida (mm)	476
Dis. mil uchi va ish stoli yuzasi o'rtasida (mm)	100-600
X/Y/Z Maks. besleme tezligi	10000
X/Y/Z Maks. tez harakat (m/min)	32/32/30

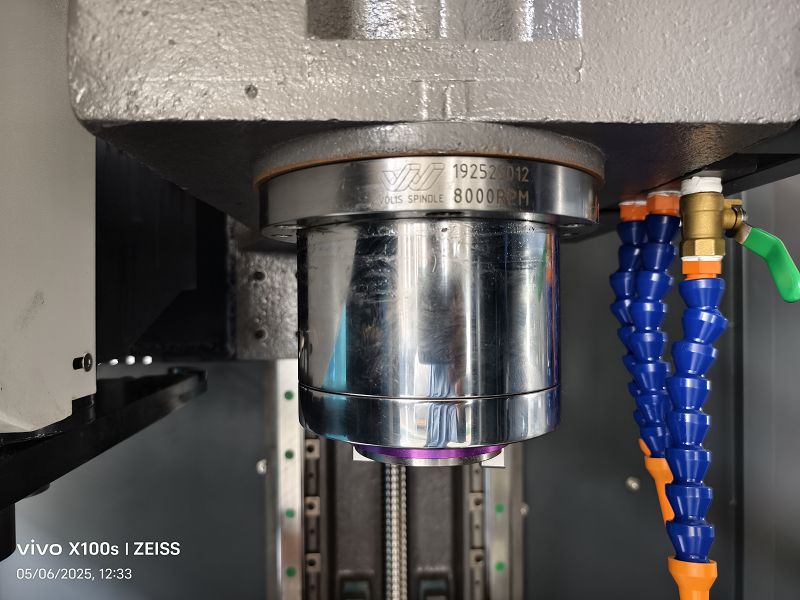

Shpindel Maks. tezlik (d/daq)	8000
Mil konusning teshigi (turi)	BT40 (ixtiyoriy BT50)
Shpindelli dvigatel (kVt)	5.5/7.5
X/Y/Z o'qi servo motor (kVt)	2.6/2.6/2.8
X/Y/Z vosita ulanishi	To'g'ridan-to'g'ri ulanish
X/Y/Z hidoyat rels shakli	Qo'llanmani blokirovka qilish yo'li/ Ixtiyoriy chiziqli yo'l
Ish stolining T uyasi (mm)	3-18x125
Takroriy joylashishni aniqlash aniqligi (mm)	+/-0.004
Asboblar jurnali	Shlyapa/disk
Asbob quvvati	16 Shlyapa/ 16 Disk
Maksimal asbob og'irligi (kg)	7
Maks. asbob uzunligi (mm)	250/350
Elektr quvvati (kVA)	10
Mashina o'lchami (LxWxH)(mm)	2300x2000x2300
Net. vazn (taxminan) (kg)	4500
